ТЕМА: Как правильно установить оптическую линеку

Как правильно установить оптическую линеку 10 года 6 мес. ago #43

Всем привет. Купили наши боссы линейку ( Дитрон DC11) взамен ВЕ 164. Линейка стояла на ИР 500 с ЧПУ Нейрон. Сразу возник ряд вопросов
1. Подойдет ли она в принципе?
2. Если подойдет, то как устанавливать
3. как подключить DC11 к ЧПУ Нейрон
4. Как распаять разъем
5. Как быть с ноль метками? Дело в том, что на ВЕ164 2 ноль метки на определенном расстоянии от края, а здесь, судя по описанию, каждые 50 или 100 мм [/b]
Администратор запретил публиковать записи гостям.

Как правильно установить оптическую линеку 10 года 6 мес. ago #45

1. Подойдет без вопросов.

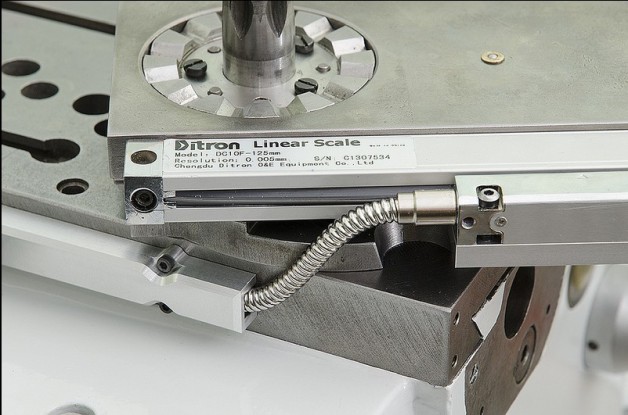

2. Как устанавливать?- использовать рисунок в качестве помощи stankoservis.by/images/dc10/393047158_658.jpg

С этого рисунка вам основной является информация о величине зазора между головкой и линейкой. Он должен быть 1 мм. Для удобства в комплекте с

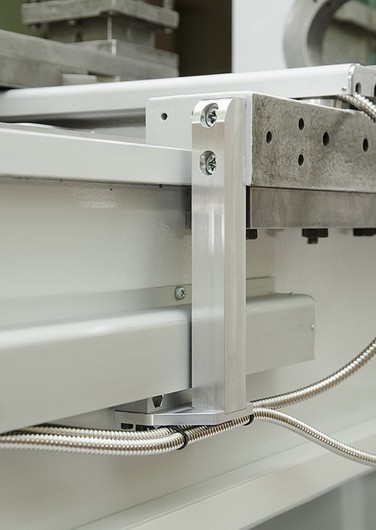

линейкой идет пластина толщиной 1 мм, которая и помогает установить необходимый зазор. Ну, до этого, естественно необходимо закрепить саму линейку к станине, обкатать по всей длине, чтобы была параллельность, закрепить ее на 2 винта. Далее вы должны найти положение для крепежного уголка для считывающей головки . В вашем случае он крепится там же , где был установлен кронштейн предыдущей линейки. Далее засверливаются 2 отверстия под крепежный уголок( уголок идет в комплекте с линейкой), нарезается резьба. Далее крепится головка к кронштейну, выставляется с помощью пластины(1мм)

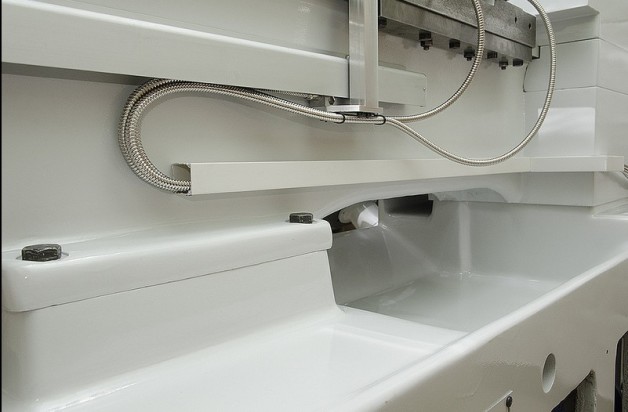

требуемый зазор и уже потом жестко фиксируется крепежный уголок к станине. Потом крепится ограждение. Хотя в вашем случае используется старое ограждение. Вся операция по установке линейки занимает в среднем 2 часа. Выполнить ее может любой человек с руками, растущими из правильного места ;) .
3. Подключить линейку к Нейрону не сложно,- выбрасывается усилитель НП 5, делается переходник с разъема DBR 9F на разъем входной платы .
4. Разъем распаивается самостоятельно или можно заказать у нас
5. Проблемы с ноль-метками нет никакой. Важно после внести коррекции для опорных точек. Грамотный наладчик это сделает самостоятельно. Если это вызывает трудности, можно пригласить нашего специалиста

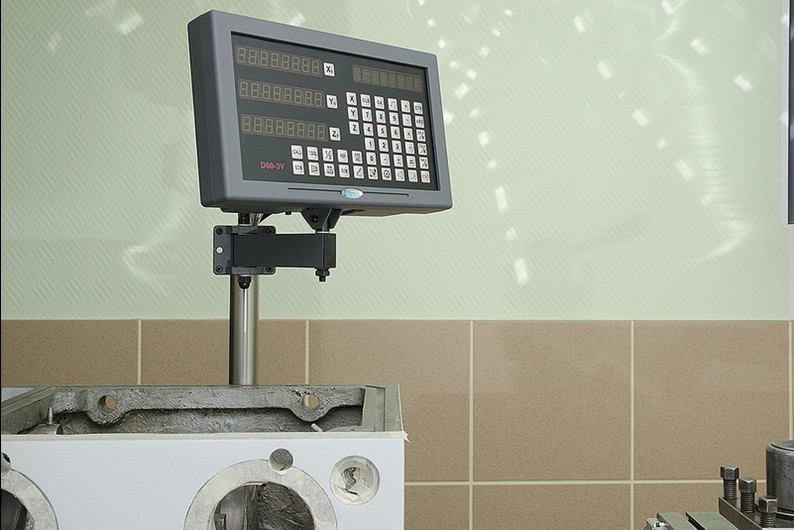

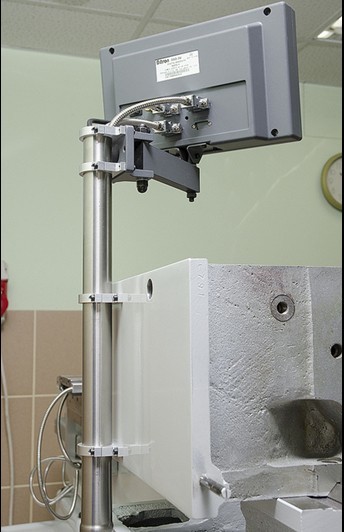

Вложения:
Администратор запретил публиковать записи гостям.

Как правильно установить оптическую линеку 10 года 5 мес. ago #47

Спасибо за содержательный ответ, как поставлю, обязательно отпишусь ;)
Администратор запретил публиковать записи гостям.

Как правильно установить оптическую линеку 10 года 5 мес. ago #48

Все установил, все прекрасно работает. Я думал, что будет сложнее. Все таки китайцы молодцы,- в комплекте идет все необходимое для крепежа+ уголок+ направляющая рейка+ винты. Те же Фагоровские линейки хоть и тоже не сильно дороже китайских, но у них же в комплекте ничего нет :blush: . Полный геморой при установке. Короче, спасибо за помощь
Администратор запретил публиковать записи гостям.

Как правильно установить оптическую линеку 8 года 6 дн. ago #173

:blink: Прочитал всё по теме линеек и так и не понял толком, можно ли их укорачивать? Линейки китайские Ditron. Кто нибудь такие пилил? Ребята, Вы тут все про установку линейки знаете, значит и мне недоучке подскажете можно ли укоротить такую линейку.
Администратор запретил публиковать записи гостям.

Как правильно установить оптическую линеку 8 года 3 дн. ago #176

alex пишет:
:blink: Прочитал всё по теме линеек и так и не понял толком, можно ли их укорачивать? Линейки китайские Ditron. Кто нибудь такие пилил? Ребята, Вы тут все про установку линейки знаете, значит и мне недоучке подскажете можно ли укоротить такую линейку.
:cheer: Собственно... а зачем укорачивать линейку? Не проще ли сразу выбрать линейку нужной измеряемой длины и не заниматься ненужным творчеством.
