Супертонкие оптические линейки DC11F в сочетании с Устройствами Цифровой Индикации
предназначены для контроля положения механизмов универсальных станков
(фрезерных, токарных, шлифовальных ) и другого оборудования с линейными
перемещениями, например,отрезными пилами. Кроме этого, в связи с тем, что
напряжение питания может быть 24V  выход сигнала положения оптической
линейки может быть использован для автоматического

контроля позиционирования станков и подобных приборов при помощи

программируемых контроллеров(PLC) . Исользование EIA-422-A разъема позволяет

использовать оптические линейки Дитрон совместно с устройствами ЧПУ.

Компания Дитрон выпускает оптические линейки ДС11F любой длины в диапазоне

от 50мм до 1000мм, что предоставляет заказчику значительно большую

свободу при формировании заказа по сравнению с другими производителями

оптических линеек



Параметр\тип

DC11F

Измеряемая длина (мм) 50-1000
Сечение (мм) 18х23,2
Точность(мкм) ±3 мкм  (при 20°C)
Разрешение (мкм) 1мкм
Максимальная скорость (м/с)  20 м/мин (1 мкм)
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL/EIA-422-A/1VPP
Напряжение питания 5V/12V/24V/36V
Рабочая температура 0~45°C
Тип защиты

IP55

Подробнее...

Оптические линейки DC21  в сочетании с УЦИ (Устройствами Цифровой Индикации)
предназначены для контроля положения механизмов универсальных станков
(фрезерных, токарных, шлифовальных ) и другого оборудования с линейными
перемещениями, например,отрезными пилами. Кроме этого, в связи с тем, что
напряжение питания может быть 24V  выход сигнала положения оптической
линейки может быть использован для автоматического

контроля позиционирования станков и подобных приборов при помощи

программируемых контроллеров(PLC) . Использование EIA-422-A разъема позволяет

использовать оптические линейки Дитрон совместно с устройствами ЧПУ.

Компания Дитрон выпускает оптические линейки DC21 любой длины в диапазоне

от 1000мм до 3000мм, что предоставляет заказчику значительно большую

свободу при формировании заказа по сравнению с другими производителями

оптических линеек



Параметр\тип

DC21

Измеряемая длина (мм) 1000-3000
Сечение (мм) 27х44
Точность(мкм)  ±3 мкм  (при 20°C)
Разрешение (мкм) 1мкм
Максимальная скорость (м/с)  20 м/мин (1 мкм)
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL/EIA-422-A/1VPP
Напряжение питания 5V/12V/24V/36V
Рабочая температура 0~45°C
Тип защиты

IP55

Подробнее...

Оптические линейки DC11( дискретностью 1мкм)  в сочетании с Устройствами
Цифровой Индикациипредназначены для контроля положения механизмов
универсальных станков(фрезерных, токарных, шлифовальных ) и другого оборудования
с линейными перемещениями, например,отрезными пилами. Кроме этого, в связи
с тем, чтонапряжение питания может быть 24V  выход сигнала положения оптической
линейки может быть использован для автоматического

контроля позиционирования станков и подобных приборов при помощи

программируемых контроллеров(PLC) . Исользование EIA-422-A разъема позволяет

использовать оптические линейки Дитрон совместно с устройствами ЧПУ.

Компания Дитрон выпускает оптические линейки DC11 любой длины в диапазоне

от 50мм до 1000мм, что предоставляет заказчику значительно большую

свободу при формировании заказа по сравнению с другими производителями

оптических линеек



Параметр\тип

DC11

Измеряемая длина (мм) 50-1000
Сечение (мм) 20,5х31
Точность(мкм) ±3 мкм, ±5 мкм и ±10 мкм (при 20°C)
Разрешение (мкм) 1мкм
Максимальная скорость (м/с) 20 м/мин (1 мкм) и 60 м/мин (5 мкм)
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL/EIA-422-A/1VPP
Напряжение питания 5V/12V/24V/36V
Рабочая температура 0~45°C
Тип защиты

IP55

Подробнее...

Что касается KA-700, это новый продукт, разработанный специально

для использования в системах давления масла, а в некоторых пространствах

WH-RER установка очень трудно. Для К.А. серии линейного энкодера

от нашей компании, каждый правитель прошел через строгий качество

технологии мера динамического контроля лазерного используется для

того, чтобы точность каждого правителя встретился с требуемыми

стандартами, прежде чем deliveried с завода.

Параметр\тип

КА-700

Измеряемая длина (мм) 170-1240
Сечение (мм) 40х42
Точность(мкм) ±3 мкм, ±5 мкм и ±10 мкм (при 20°C)
Разрешение (мкм)  5 мкм
Максимальная скорость (м/с) 60 м/мин
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL(+5В (±5%) 80мА)
Длина кабеля
Рабочая температура 0~45°C
Тип защиты IP55



Перейти к оформлению заказа

Скачать документацию

KA-800 является последним продуктом компании SINO специально

разработана для длин до 100 м,  что существенно расширяет поле

использования цифровых измерительных устройств. Серии КА-800

проходит через строгий контроль качества с использованием самых

передовых технологий. Каждая линейка проходит проходит тестирование

с выдачей сертификат качества.

Параметр\тип

КА-800

Измеряемая длина (мм) 3000-100000
Сечение (мм) 30х43
Точность(мкм) ±3 мкм, ±5 мкм и ±10 мкм (при 20°C)
Разрешение (мкм) 5 мкм
Максимальная скорость (м/с) 20 м/мин
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал EIA-422-А
Длина кабеля
Рабочая температура 0~45°C
Тип защиты IP55



Перейти к оформлению заказа

Скачать документацию

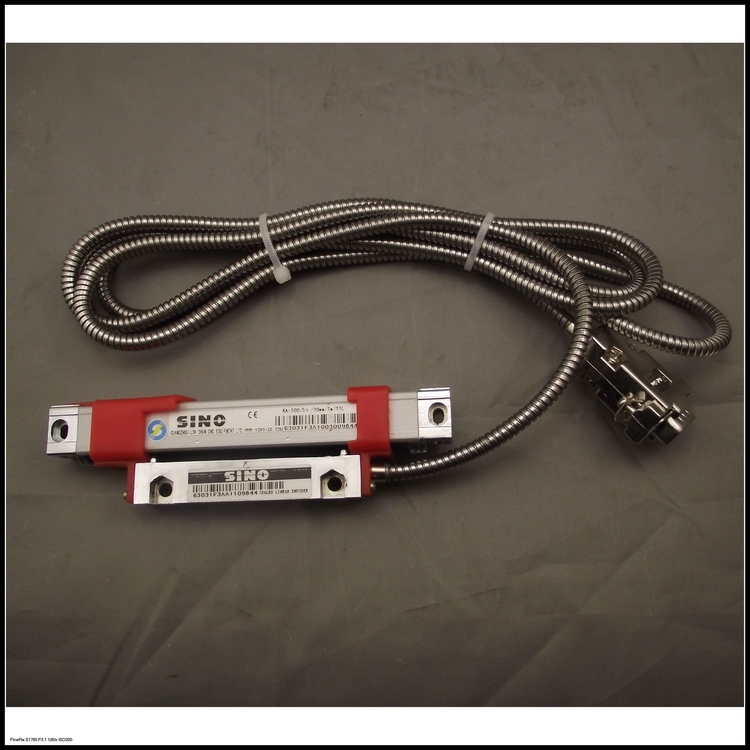

Линейка KA-200 – супер тонкая оптическая микролинейка,

предназначенная для пользователейс ограниченным пространством

установки и для специфического применения.Вследствие

трудоемкости процесса изготовления цена на данную серию линеек

будет несколько выше цен на линейки большего модельного ряда.

Рабочая длина линейки может составлять, в зависимости от

потребности, от 30 до 360 мм.



Параметр\тип

КА-200

Измеряемая длина (мм) 70-270
Сечение (мм) 16х16
Точность(мкм) ±3 мкм, ±5 мкм и ±10 мкм (при 20°C)
Разрешение (мкм) 0.5 мкм, 1 мкм, 5 мкм
Максимальная скорость (м/с) 60 м/мин
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL(+5В (±5%) 80мА)
Длина кабеля
Рабочая температура 0~45°C
Тип защиты IP55

Подробнее...

Линейка серии KA-600 предназначена для больших конструкций,

имеющих значительную длину. Данную серию измерительных

линеек отличает значительная длина и хорошая жесткость конструкции

основания шкалы. Жесткость обеспечивается за счет фиксирующих

опор, которые могут быть установлены в любом месте, там, где это

необходимо, что помогает повысить сопротивляемость вибрации.

Рабочая длина составляет 1000-3000 мм.

Параметр\тип

КА-600

Измеряемая длина (мм) 1000-3000
Сечение (мм) 30х43
Точность(мкм) ±3 мкм, ±5 мкм, ±10 мкм (при 20°C)
Разрешение (мкм) 0.5 мкм, 1 мкм, 5 мкм
Максимальная скорость (м/с) 60  м/мин
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL(+5В (±5%) 80мА)
Длина кабеля
Рабочая температура 0~45°C
Тип защиты IP55



Подробнее...

Линейка KA-500 – оптическая микролинейка, предназначенная для

пользователейоптические линейкис ограниченным пространством установки и для

специфического применения.Вследствие трудоемкости процесса

изготовления цена на данную серию линеек будет несколько выше

цен на линейки большего модельного ряда. Рабочая длина линейки

может составлять, в зависимости от потребности, от 70 до 470 мм.

Длина измерительной линейки должна быть больше максимальной

длины перемещения станка, рекомендуется оставлять запас 30~50 мм

с каждой стороны для уменьшения вероятности повреждения

считывающей головки. Линейка должна устанавливаться согласно

требованиям и рекомендациям руководства по эксплуатации в

вертикальном или в горизонтальном положении и закрываться

защитным кожухом.

Параметр\тип

КА-500

Измеряемая длина (мм) 70-470
Сечение (мм) 18х20
Точность(мкм) ±3 мкм, ±5 мкм, ±10 мкм (при 20°C)
Разрешение (мкм) 0.5 мкм, 1 мкм, 5 мкм
Максимальная скорость (м/с) 60  м/мин
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL(+5В (±5%) 80мА)
Длина кабеля
Рабочая температура 0~45°C
Тип защиты IP55

Подробнее...

Оптическая линейка серии КА-300 является наиболее популярным и часто

используемым продуктом  компании SINO. Ее отличает рациональность

конструкции, пропорциональность размеров и хорошая жесткость, что

делает ее одним из лучших вариантов выбора. Рабочая длина измерительной

линейки составляет 70-1020 мм.

Параметр\тип

КА-300

Измеряемая длина (мм) 70-1020
Сечение (мм) 25х34
Точность(мкм) ±3 мкм, ±5 мкм и ±10 мкм (при 20°C)
Разрешение (мкм) 0.5 мкм, 1 мкм, 5 мкм
Максимальная скорость (м/с) 60 или 120 м/мин
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL(+5В (±5%) 80мА)
Длина кабеля
Рабочая температура 0~45°C
Тип защиты IP55



Подробнее...

Оптические линейки DC20  в сочетании с Устройствами Цифровой Индикацииоптические линейки Ditron
предназначены для контроля положения механизмов универсальных станков
(фрезерных, токарных, шлифовальных ) и другого оборудования с линейными
перемещениями, например,отрезными пилами. Кроме этого, в связи с тем, что
напряжение питания может быть 24V  выход сигнала положения оптической
линейки может быть использован для автоматического

контроля позиционирования станков и подобных приборов при помощи

программируемых контроллеров(PLC) . Использование EIA-422-A разъема позволяет

использовать оптические линейки Дитрон совместно с устройствами ЧПУ.

Компания Дитрон выпускает оптические линейки DC20 любой длины в диапазоне

от 1000мм до 3000мм, что предоставляет заказчику значительно большую

свободу при формировании заказа по сравнению с другими производителями

оптических линеек



Параметр\тип

DC20

Измеряемая длина (мм) 1000-3000
Сечение (мм) 27х44
Точность(мкм)  ±5 мкм  (при 20°C)
Разрешение (мкм) 5мкм
Максимальная скорость (м/с)  60 м/мин (5 мкм)
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL/EIA-422-A/1VPP
Напряжение питания 5V/12V/24V/36V
Рабочая температура 0~45°C
Тип защиты

IP55

Подробнее...

Супертонкие оптические линейки DC10F  в сочетании с Устройствами Цифровой Индикацииоптические линейки Ditron
предназначены для контроля положения механизмов универсальных станков
(фрезерных, токарных, шлифовальных ) и другого оборудования с линейными
перемещениями, например,отрезными пилами. Кроме этого, в связи с тем, что
напряжение питания может быть 24V  выход сигнала положения оптической
линейки может быть использован для автоматического

контроля позиционирования станков и подобных приборов при помощи

программируемых контроллеров(PLC) . Исользование EIA-422-A разъема позволяет

использовать оптические линейки Дитрон совместно с устройствами ЧПУ.

Компания Дитрон выпускает оптические линейки ДС10 любой длины в диапазоне

от 50мм до 1000мм, что предоставляет заказчику значительно большую

свободу при формировании заказа по сравнению с другими производителями

оптических линеек



Параметр\тип

DC10F

Измеряемая длина (мм) 50-1000
Сечение (мм) 18х23,2
Точность(мкм) ±5 мкм  (при 20°C)
Разрешение (мкм) 5мкм
Максимальная скорость (м/с)  60 м/мин (5 мкм)
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL/EIA-422-A/1VPP
Напряжение питания 5V/12V/24V/36V
Рабочая температура 0~45°C
Тип защиты

IP55

Подробнее...

Оптические линейки DC10  в сочетании с Устройствами Цифровой Индикации
предназначены для контроля положения механизмов универсальных станков
(фрезерных, токарных, шлифовальных ) и другого оборудования с линейными
перемещениями, например,отрезными пилами. Кроме этого, в связи с тем, что
напряжение питания может быть 24V  выход сигнала положения оптической
линейки может быть использован для автоматического

контроля позиционирования станков и подобных приборов при помощи

программируемых контроллеров(PLC) . Исользование EIA-422-A разъема позволяет

использовать оптические линейки Дитрон совместно с устройствами ЧПУ.

Компания Дитрон выпускает оптические линейки ДС10 любой длины в диапазоне

от 50мм до 1000мм, что предоставляет заказчику значительно большую

свободу при формировании заказа по сравнению с другими производителями

оптических линеек



Параметр\тип

DC10

Измеряемая длина (мм) 50-1000
Сечение (мм) 20,5х31
Точность(мкм)  ±5 мкм  (при 20°C)
Разрешение (мкм) 5мкм
Максимальная скорость (м/с)  60 м/мин (5 мкм)
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL/EIA-422-A/1VPP
Напряжение питания 5V/12V/24V/36V
Рабочая температура 0~45°C
Тип защиты

IP55

Подробнее...
